新聞詳細首頁 > 硅橡膠應用行業動態 > 硅橡膠在電力系統外絕緣中的應用（四）
硅橡膠在電力系統外絕緣中的應用（四）
閱讀次數：次 發布人：廣州中祥 添加時間：2013-10-9
灰密對運行硅橡膠憎水性能的影響

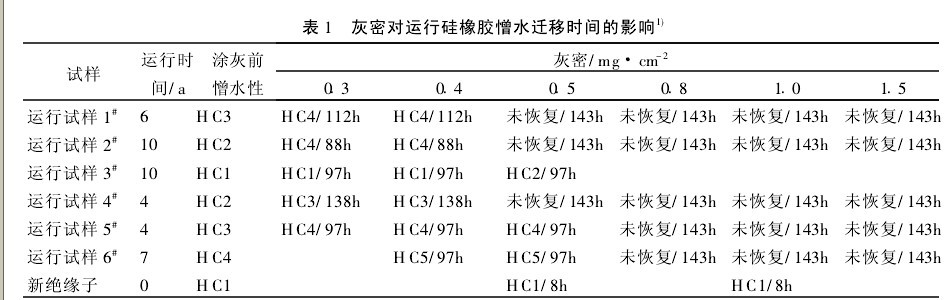

表1是灰密對硅橡膠的憎水遷移時間的影響(鹽密為0.1 mg/c㎡);為說明運行時間對憎水遷移時間的影響,同時用某制造企業的新復合絕緣子進行了對比。
由表1可見,對新絕緣子來說,在運行環境所帶來的灰密下的憎水性恢復時間很短,恢復到HC1級所需時間僅8 h;憎水性優良的絕緣子在不同灰密下的憎水遷移性也較優良;運行幾年后,隨著憎水性下降,其在不同灰密下的憎水遷移時間也變長很多;不同制造企業、不同配方的絕緣子的憎水遷移時間受運行時間的影響不盡相同;灰密在0.3~0.5 mg/c㎡時,絕緣子的憎水遷移時間基本相同。
運行硅橡膠的耐漏電起痕及電蝕損性能
部分運行硅橡膠的耐漏電起痕及電蝕損性能仍能達到TMA4.5級。其實,對于硅橡膠而言,在任何條件下都能長期保持優良的憎水性能是最重要的,一味追求硅橡膠的耐漏電起痕及電蝕損性能會降低其憎水性能。上述試驗正好說明了該問題。因此,建議將硅橡膠的耐漏電起痕及電蝕損性能降到TMA315級,以保證運行硅橡膠良好的憎水性能。
運行硅橡膠的機械性能

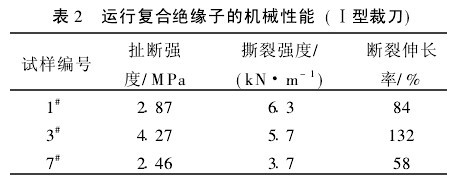

表2是2004年對某企業送檢的硅橡膠運行復合絕緣子的機械性能的測試結果。
由表2可見,抽取的三種硅橡膠試樣中僅3#樣的扯斷強度大于3 MPa,滿足DL/T864-2004中絕緣子傘套材料的機械扯斷強度大于3MPa的要求。另外兩個試樣不合格。
由表2還可以看出,抽取的三種硅橡膠試樣的撕裂強度均不能滿足DL/T864-2004中絕緣子傘套材料的撕裂強度要大于7 kN/m的要求;且僅3#樣品的斷裂伸長率滿足DL/T864-2004規定的斷裂伸長率不小于100%的要求, 1#、7#樣品均不滿足標準要求。
表2結果表明,運行硅橡膠的機械性能會出現不同程度的下降,甚至不能滿足標準要求。當然, DL/T864-2004只是針對新絕緣子。目前國內外均沒有針對運行復合絕緣子傘套材料的性能評價標準;因此,應對運行硅橡膠的機械性能出現下降的原因進行深入研究。
運行硅橡膠的積污特性
到目前為止,國內外對復合絕緣子的積污特性還未開展系統研究。由于復合絕緣子屬高分子有機絕緣材料,相對于陶瓷、玻璃絕緣子而言,表面具有優良的憎水性、憎水遷移性等特點,其表面的積污特性是否比陶瓷、玻璃絕緣子優良一直是人們關注的問題。
表1是灰密對硅橡膠的憎水遷移時間的影響(鹽密為0.1 mg/c㎡);為說明運行時間對憎水遷移時間的影響,同時用某制造企業的新復合絕緣子進行了對比。
由表1可見,對新絕緣子來說,在運行環境所帶來的灰密下的憎水性恢復時間很短,恢復到HC1級所需時間僅8 h;憎水性優良的絕緣子在不同灰密下的憎水遷移性也較優良;運行幾年后,隨著憎水性下降,其在不同灰密下的憎水遷移時間也變長很多;不同制造企業、不同配方的絕緣子的憎水遷移時間受運行時間的影響不盡相同;灰密在0.3~0.5 mg/c㎡時,絕緣子的憎水遷移時間基本相同。
運行硅橡膠的耐漏電起痕及電蝕損性能
部分運行硅橡膠的耐漏電起痕及電蝕損性能仍能達到TMA4.5級。其實,對于硅橡膠而言,在任何條件下都能長期保持優良的憎水性能是最重要的,一味追求硅橡膠的耐漏電起痕及電蝕損性能會降低其憎水性能。上述試驗正好說明了該問題。因此,建議將硅橡膠的耐漏電起痕及電蝕損性能降到TMA315級,以保證運行硅橡膠良好的憎水性能。
運行硅橡膠的機械性能
表2是2004年對某企業送檢的硅橡膠運行復合絕緣子的機械性能的測試結果。
由表2可見,抽取的三種硅橡膠試樣中僅3#樣的扯斷強度大于3 MPa,滿足DL/T864-2004中絕緣子傘套材料的機械扯斷強度大于3MPa的要求。另外兩個試樣不合格。
由表2還可以看出,抽取的三種硅橡膠試樣的撕裂強度均不能滿足DL/T864-2004中絕緣子傘套材料的撕裂強度要大于7 kN/m的要求;且僅3#樣品的斷裂伸長率滿足DL/T864-2004規定的斷裂伸長率不小于100%的要求, 1#、7#樣品均不滿足標準要求。
表2結果表明,運行硅橡膠的機械性能會出現不同程度的下降,甚至不能滿足標準要求。當然, DL/T864-2004只是針對新絕緣子。目前國內外均沒有針對運行復合絕緣子傘套材料的性能評價標準;因此,應對運行硅橡膠的機械性能出現下降的原因進行深入研究。
運行硅橡膠的積污特性
到目前為止,國內外對復合絕緣子的積污特性還未開展系統研究。由于復合絕緣子屬高分子有機絕緣材料,相對于陶瓷、玻璃絕緣子而言,表面具有優良的憎水性、憎水遷移性等特點,其表面的積污特性是否比陶瓷、玻璃絕緣子優良一直是人們關注的問題。
- 上一篇：硅橡膠在電力系統外絕緣中的應用（五）
- 下一篇：硅橡膠在電力系統外絕緣中的應用（三）
相關評論
還有人評論，您來說點吧！...
