產品詳細首頁 > 硅橡膠 > 室溫硫化硅橡膠RTV > 埃肯室溫硫化硅橡膠Elkem RTV 520-60R
-
- 名稱:埃肯室溫硫化硅橡膠Elkem RTV 520-60R
- 型號:RHODORSIL RTV 520-60R
- 規格:
- 說明:RTV 520-60R硅橡膠是雙組分室溫硫化矽利康可制抗撕裂性能優異的柔軟彈性材料。RTV 520-60R雙組分室溫硫化矽利康高抗撕中等硬度,便于脫模。RTV 520-60R雙組分室溫硫化矽利康硅油稀釋后灌模制作小尺寸人物模型。
詳細說明
RTV 520-60R雙組分室溫硫化矽利康:
RHODORSILRTV 520/2%催化劑CATALYST 60R
室溫硫化硅橡膠
RTV 520-60R雙組分室溫硫化矽利康概述:
RHODORSILRTV520 + 2%catalyst 60R 為雙組分室溫硫化矽利康,可制抗撕裂性能優異的柔軟彈性材料。
RTV 520-60R雙組分室溫硫化矽利康優點:
· 較高的抗聚酯脂性能,可多次復制
· 高抗撕中等硬度,便與脫模
· 快固化
· 良好的伸長率易于脫模
RTV 520-60R雙組分室溫硫化矽利康用途:
RHODORSILRTV520 + 2 % catalyst 60R 特為耐聚酯樹脂
能復雜線條的模具設計。
· 硅油稀釋后灌模制作小尺寸人物模型
· 刷模制作中等到大尺寸復雜造型及深度線條人物模型
· 復制裝飾畫框等
RTV 520-60R雙組分室溫硫化矽利康性能:
硫化前 RHODORSILRTV 520 催化劑CATALYST Cat 60R
外觀 粘性液體 易流動液體
顏色 米色 無色至淡黃色
密度(25°C), 1.25 1
黏度(25°C)mPa.s, 50,000 (1)
(1) 采用BROOKFIELD – 黏度計 - 轉子n0 6,轉速5rp/min
硫 化 2% Cat.60R
RHODORSILRTV 520 ……………………………… 100 份
催化劑CATALYST 60R………………………………… 2 份
催化后混合物于25°C 下, 操作時間, 約………… 30 分鐘
25°C 下可脫模時間, 約…………… 6 小時
硫 化 3% Cat.60R
RHODORSIL RTV 520..............100 份
催化劑CATALYST 60R................ 3 份
催化后混合物于25°C 下操作時間, 約......20 分鐘
25°C 下可脫模時間, 約..............3 小時
硫化產品的性能2%Cat.60R (于25°C, 硫化4天后測試 )
3 - 1 - 6mm 厚度試樣 肖氏A 硬度, 約 ………… 21 (ASTM D 2240)
3 - 2 - 2mm 厚試樣 拉伸強度 mPa, …………3.0 (AFNOR NF T 46 002)
斷裂伸長率, % 約………350 (AFNOR NF T 46 002)
抗撕強度,N/mm…………21 (ASTM D 624 Method A)
2/2
RHODORSIL RTV 520/2%催化劑CATALYST 60R
技術數據表1.0 – Jan/2007

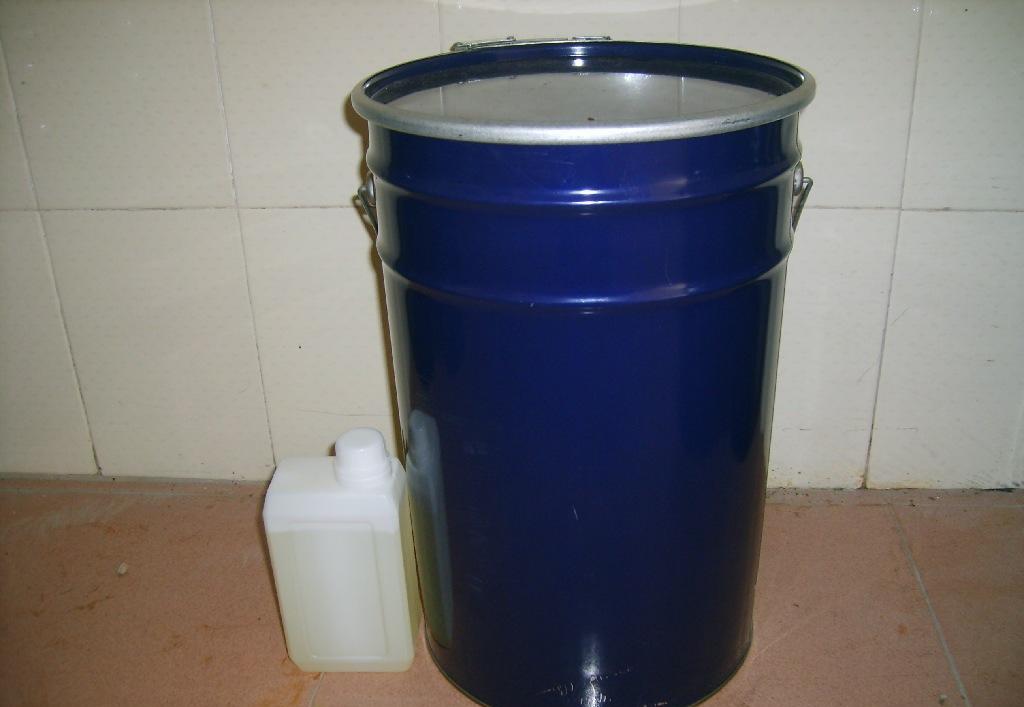

RTV 520-60R雙組分室溫硫化矽利康包裝:
RHODORSILRTV520 以25kg 和200kg 桶計; 催化劑CATALYST 60R 以0.75 kg 或1.25kg 計
RTV 520-60R雙組分室溫硫化矽利康有效期:
為保持本產品的所有性能,RHODORSILÒRTV520 應在自生產日期24 個月以內使用,CATALYST 60R 催化劑應在自生產日期12 個月以內使用。原封容器內儲存溫度應低于30°C 容器開封后應盡快用完。
安全 參 RHODORSILRTV520/CATALYST 20R 安全說明書
重要聲明:
本說明書所含信息是基于我們現有的知識及良好的信用給出的。它僅是指示性資料,并無約束性,特別是產品在使用過程中對第三方權利的損害及偏見。藍星有機硅保證其所售產品與銷售規格相符。只有必要的先期測試才能決定一個產品是否適用于特定用途,本信息不能替代先期測試來決定產品是否適用。用戶有責任保證遵守當地立法,取得必要的使用證書及授權。用戶被要求檢查是否已獲得本文件的最新版本,而藍星有機硅隨時準備為客戶提供其它附加資料。
由于產品價格會有變動,具體價格請致電咨詢!敬請諒解!
我司提供技術支持!下單前請致電,謝謝!陳經理 13808889116 020-83293636
