有码av在线播放/丁香婷婷综合激情五月色/农村一级毛片/国产偷伦视频

詳細說明

陶氏SILASTIC® NPC-40 產品說明書
產品簡介
SILASTIC® NPC-40 是道康寧（Dow Corning）研發的一款高一致性硅橡膠，標稱硬度為 40 Shore A。該產品為不透明硅橡膠，采用加成型（鉑金）硫化配方，無需額外添加有機過氧化物或錫系催化劑​。配方中不含揮發性溶劑或有害助劑，固化后體積穩定、無氣味。由于采用鉑金交聯體系，本品在常規硫化條件下即可完全固化，無須額外高溫后固化工序​，可簡化生產流程，提高生產效率。

產品性能亮點：

1.無需后固化：本品在推薦硫化條件下即可完成交聯，無須后續高溫退火，即固即用，大幅縮短工藝時間​。

2.寬溫度性能：硅橡膠固有的耐高低溫特性，使 NPC-40 在極端環境下仍能保持性能。試驗證明，硅橡膠可耐受接近 300℃（約 570°F）以上的高溫，低溫可下探至 -70℃（約 -95°F）以下​。NPC-40 的連續使用溫度范圍可達約 -50℃～+220℃​，適用于大多數工業應用的溫度需求。

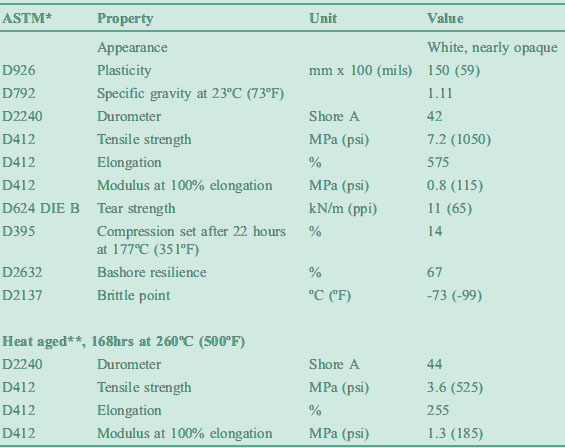

3.優異的機械性能：該材料固化后具有較高的強度和拉伸性能。類似配方的液態硅膠（NPC 9300-40 LSR）固化后拉伸強度可達 8.8 MPa，伸長率高達 560%​，表明硅膠橡膠體系具有出色的韌性和彈性。NPC-40 具備良好的撕裂強度和耐疲勞性，可承受反復撓曲和擠壓而不開裂。

4.可加工著色：硅橡膠配方易于添加各類顏料進行著色，可滿足不同配色需求。通常可采用有機硅專用色漿或無機氧化物顏料進行調色，以獲得所需的固化后顏色。添加適量顏料后，制品顏色穩定、均勻，不影響硅膠本身的物理性能。

推薦應用實例
NPC-40 硅橡膠適用于多種加工工藝和行業領域，典型應用包括但不限于：

1.擠出型材：該材料特別適合擠出成管材、棒材或異型材。道康寧硅膠擠出技術可生產各類管材和棒材，用于工業、醫療或民用領域​。例如，可用于制造醫療輸液管、導管、呼吸機管路等；也可用于生產復合電纜的高溫絕緣層或電線護套。

2.密封件與墊圈：NPC-40 可以通過壓延或模壓制成片材或型材，用于制作各種密封條、墊圈、O 型圈、隔膜及密封膜等。其優秀的耐高低溫性和耐氣候老化性能使其成為汽車、航空、電子和電器行業密封件的理想材料，如發動機蓋密封條、車燈和儀表盤密封圈，家電設備（洗衣機、烤箱等）的高溫密封墊等。

3.管材和型材：通過擠出工藝，可將 NPC-40 制成不同截面的管材、型材和套管。典型產品包括醫療用導管、食品加工設備用硅膠管、工業用輸送管，以及家電和潔具的供水/排水管路等。由于本品穩定無毒（符合食品接觸或醫用要求），也可用于嬰幼兒護理用品、烹飪器具部件等安全敏感領域​。

4.壓延與壓片制品：NPC-40 可進行壓延成型，制成硅膠片材或硅膠墊片。薄片狀硅膠可用于電器絕緣板、緩沖墊、隔熱襯墊、硅膠膠帶等；厚片則可用于模壓或者沖壓成形各種墊圈和襯墊件。家用電器（如熱水器、微波爐等）和工業設備（如泵體、閥門內襯）的密封及減振部件可采用此類制品。

加工建議

混煉與配制：在加工前應充分混合本品組分，如需要添加促進劑或色漿，請使用專用攪拌設備，確保添加劑均勻分散。注意避免引入過多空氣，以免固化后氣泡影響外觀和物性。混煉時可按常規工藝添加少量硅油潤滑，提高流動性和加工性。

溫度與硫化：NPC-40 為熱固性硅橡膠，通常在 150℃～170℃（較高溫度）下硫化效果較好。擠出型材擠出后，需通過高溫固化爐（如熱空氣循環爐、蒸汽烘箱或鹽浴爐等）進行交聯固化​；注射或壓模時，可在模具中加熱硫化。硫化時間視產品截面厚度而定，一般 2–5 mm 厚度的件約需硫化 10–20 分鐘；大尺寸件可適當延長時間。

工藝控制：在擠出過程中，應設置合適的擠出溫度和模具溫度，使材料在出模后仍保持足夠的粘度以防止型材變形。擠出后盡快進入硫化線，避免型材露出空氣過久而“拉伸”。壓延時，應控制輥溫，防止硅膠在未硫化前粘連或龜裂；壓片過程中建議采用級進加熱，先在 80℃ 預熱，后在 150℃ 高溫壓片，以避免材料在模穴中出現翹邊或厚薄不均。

注意事項：硅橡膠混煉時有時會產生少量揮發物或短時氣味，建議在通風良好的環境下操作。由于為加成硫化體系，應避免與含鉑烷基外的其它交聯體系混合，以防止交聯不足。加工設備和模具清潔時，可使用專用溶劑清洗，殘留物應烘干后再投入生產。

儲存方式

溫度與濕度：請將 NPC-40 在干燥、陰涼（15℃～30℃）、通風的環境中密封保存。推薦儲存溫度在20℃上下，相對濕度不超過75%​。避免陽光直射、高溫和潮濕，以免材料性能發生變化。

避光防塵：未開封的包裝應保持原封，避免異物或水分進入。硅橡膠對紫外光和臭氧敏感，長期暴露在陽光或強光下可能導致表面光澤下降，但在正常儲存條件下可保持良好的性能。

推薦使用期：根據《航空航天推薦規范 ARP5316》，適當儲存條件下硅橡膠可視為“無限保質期”​。但為確保材料性能，建議在生產日期起 12–24 個月內使用完畢。超過此期限后使用前請進行物性檢測。開封后請盡快使用完畢，不宜長時間存放。

安全與環保
操作注意：NPC-40 硅橡膠為加成型配方，在常溫下基本穩定無反應。加工時應佩戴工作手套和防護服，避免皮膚長期接觸未經硫化的膠料，以防過敏或皮膚刺激。混煉和固化過程中可能產生極微量揮發性低聚物，建議在通風良好的環境下操作或配備局部排風裝置。

固化后安全：固化完成的硅橡膠制品化學惰性強，對多數化學品（酸、堿、鹽、油等）均有良好耐受性​。鉑金硅膠固化后無毒、無氣味，不含鹵素和有害塑化劑，符合多項食品級和醫療級安全標準​。產品可長期與食品、飲料或人體接觸，通常符合 FDA、USP Class VI 等法規（具體等級視配方和驗證而定）。

環境特性：NPC-40 配方不含有機溶劑（無揮發性有機化合物排放）、不使用鉛或重金屬催化劑​。生產和使用過程中揮發量極低，環境影響微乎其微​。硅橡膠材料在自然條件下不易降解，但可回收再利用為填料或在高溫下安全焚燒（焚燒產物主要為二氧化硅和水蒸氣），總體環境負擔小。加工廢料、下腳料或試件切削料應按照當地法規回收處理，避免直接丟棄。

應急處理：如產品粘附皮膚，可用肥皂水洗凈；若誤入眼睛，應立即用大量清水沖洗并就醫。廢膠料和廢包裝視為非危險廢棄物處理，但需避免隨意傾倒在水源或土壤中。
