硅膠原料的物理力學性能有很多，今天廣州中祥小編就簡單跟大家介紹一下硅膠材料的邵氏硬度、拉伸強度、撕裂強度、壓縮變形這幾個特性參數。

1、邵氏硬度：也稱肖氏( SHORE〉硬度，常用于度量塑料，橡膠的表面抵抗堅硬物體壓入的能力。又分為邵氏A形硬度計和邵氏C形硬度計。

其中較為常用邵氏A形：測試頭為尖針，適用于大部分表面具有一定結構強度，不易刺破的模壓硅橡膠的硬度測試。常見如：硅膠按鍵、導電膠、硅膠套、硅膠腳墊、密封圈等產品。邵氏C形：測試頭為圓球，適用于特別柔軟，表面容易刺破的硅橡膠的硬度測試，通常為液態硅橡膠原料或發泡工藝制作而成的產品，如：硅膠假體、導熱硅膠片、發泡硅膠、EVA、海綿等。測試樣片標準規格：表面為平面，厚度≥6mm，長寬或直徑≥25mm

2、拉伸強度：拉力測試在拉伸試驗中，試樣直至斷裂為止所受的最大拉伸應力即為拉伸強度，其結果以MPa表示。有些錯誤地稱之為抗張強度、抗拉強度等。拉力是硅橡膠制品的主要功能性標準。

3、撕裂強度（單位KN/m）硅膠的撕裂強度是指在垂直于其平面方向施加拉伸力時所能承受的最大拉伸力的能力。硅膠是一種高彈性的材料，具有良好的撕裂強度，即使在極端環境下也能保持其強度和彈性性能。硅膠的撕裂強度所用試樣形狀也各不相同，有褲形、直角形和新月形等。

四、壓縮變形compression set（單位%）:  壓縮率、壓縮的溫度和時間，以及解除壓縮后的恢復時間，均取決于產品的材質。壓縮形變值 (maximum compression set %) 是否符合要求則取決于后端應用的產品的標準要求。

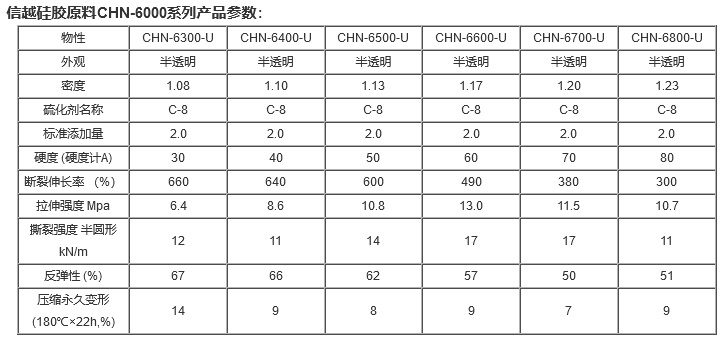

以上就是關于硅膠物理力學性能的幾個主要參數，通過上圖信越硅膠原料CHN-6000系列產品參數表，我們更能清晰的了解和對比到硅膠原料的區別。如有不明白的地方，也歡迎各位咨詢廣州中祥。

相關文章推薦

高回彈高抗撕液態硅橡膠推薦與應用

影響硅橡膠透明度和回彈性的四大因素

擠出成型混煉硅橡膠的工藝方法及使用領域
